Самодельный трубогиб

 Согнуть нержавеющую трубку небольшого диаметра (8-10 мм) можно разными способами. Наиболее популярный способ не требует специальных приспособлений. Трубка с одной стороны забивается деревянным колышком, с другой стороны через воронку в нее засыпается мелкий просеянный песок. При засыпке песка трубку надо простукивать снизу вверх. Заполнив трубку песком по возможности утрамбовать его и заглушить отверстие деревянным колышком. После этого трубка гнется на оправке. В качестве оправки можно использовать трубу походящего диаметра. Так можно согнуть трубку под девяносто градусов даже руками, а так же навить змеевик.
 Для того чтобы не возится с песком и повысить качество полученного изделия практично использовать небольшой самодельный трубогиб. Приспособление очень простое и не требует высокой точности изготовления. Т.е. его смогут сделать в любой мастерской, где выполняют токарные и фрезерные работы.

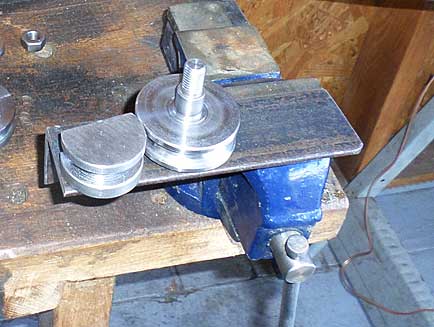

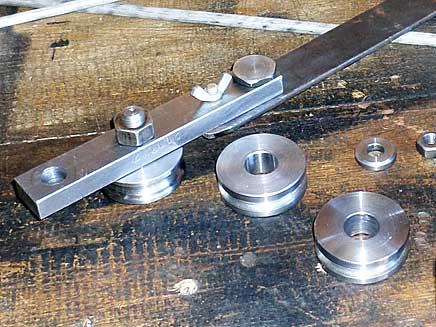

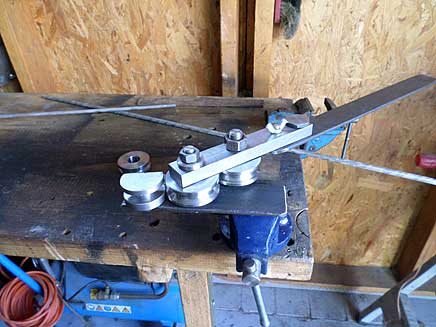

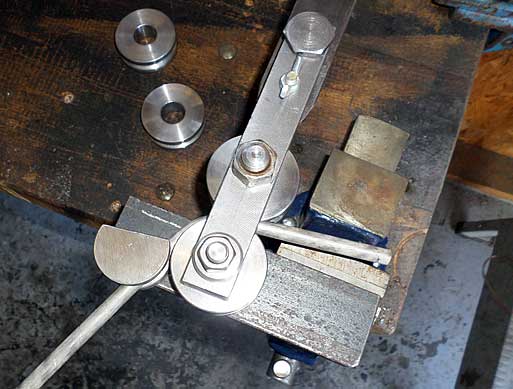

 Работать с таким приспособлением очень удобно. Основание трубогиба сделано из стального уголка который зажимается в слесарные тиски. Для смены роликов достаточно открутить две гайки сверху и снять рукоятку с роликом. После заменить ролики под тот диаметр трубы, которую нужно согнуть.

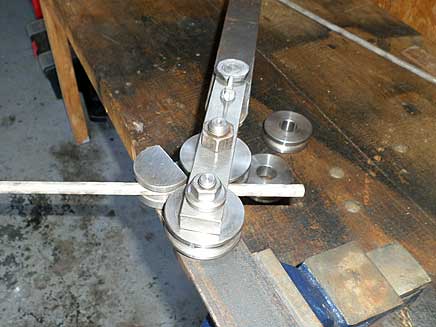

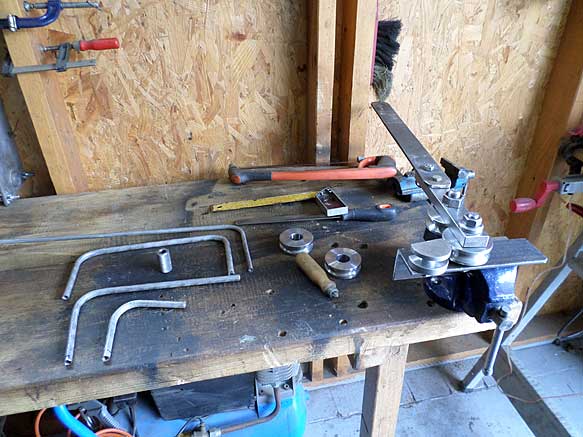

 Гнуть трубки очень удобно.

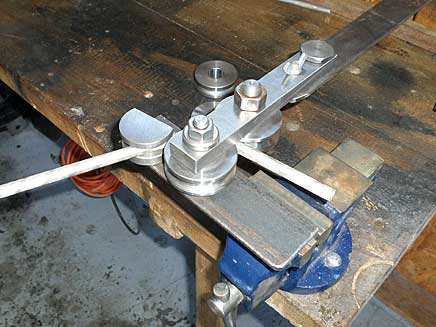

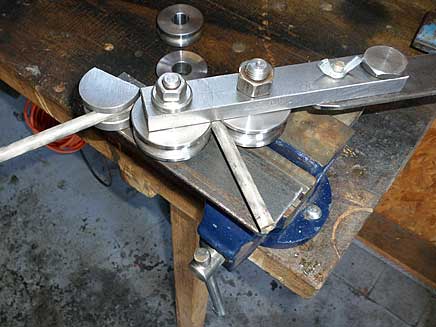

 И легко.

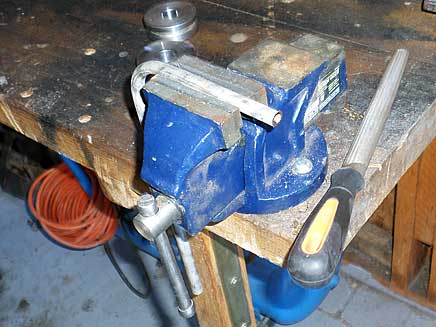

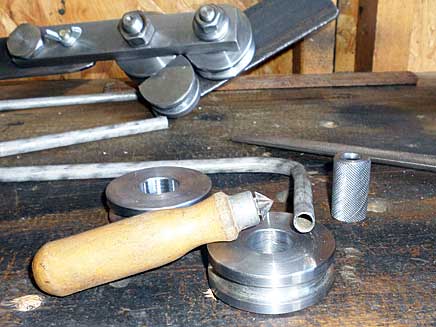

 Труба на месте сгиба почти не деформируется. После гибки трубка отрезается в нужный размер ножовкой, острые края запиливаются напильником, снимается небольшая фаска. Фаска внутри трубки снимается зенкером.

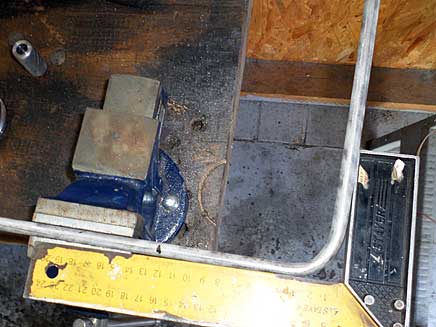

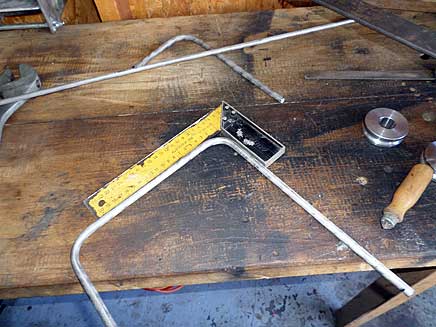

 Для проверки угла используется угольник. Так же с помощью угольника измеряется размер концов трубки при подрезке в размер.



 Если нужно согнуть много трубок под определенным углом в нужный размер, то такое приспособление позволяет это сделать достаточно быстро и качественно. Все размеры давать смысла нет. Наружный диаметр роликов 60 мм, между роликами небольшой зазор 1-1,5 мм. Зазор между внутренним диаметром ролика и осью 0,1 мм.
