Контроллер для «Спагирика»

 Проводить обжиг керамики без контроллера позволяющего держать нужную температуру автоматически можно, но неудобно. Простой и недорогой китайский контроллер существенно облегчает процесс. Но одно дело купить его с термопарами в Китае, а другое наладить и настроить, так что бы работало. Хорошо, что среди родственников есть эксперты в электронике, поэтому проблем не возникло.

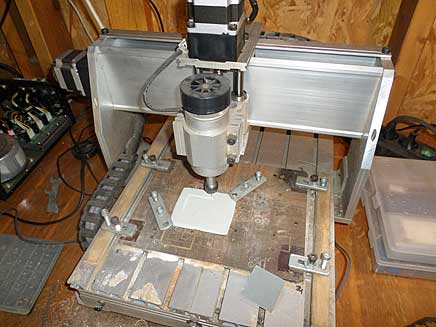

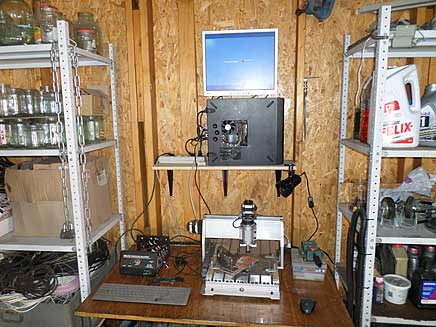

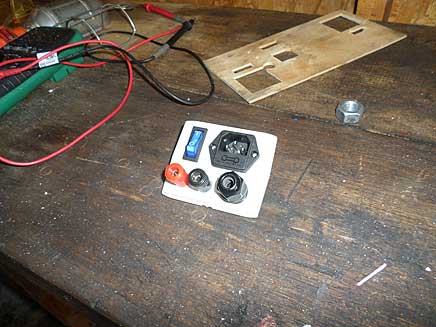

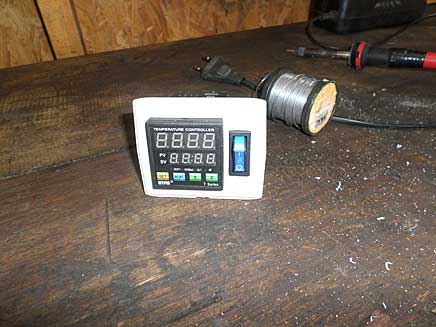

 Потребовалось еще докупить пластиковый корпус, выключатели, разъемы и т.п. На небольшом станке с ЧПУ в боковых крышках корпуса профрезерованы окна под контроллер и выключатели.

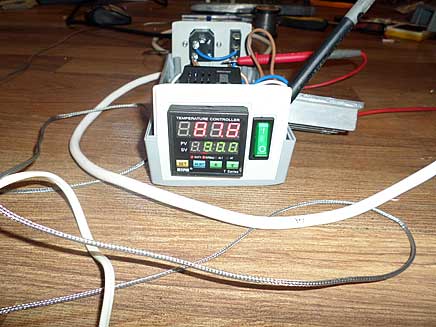

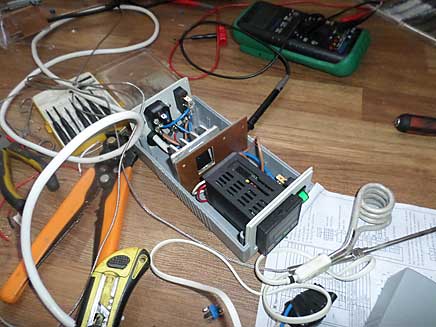

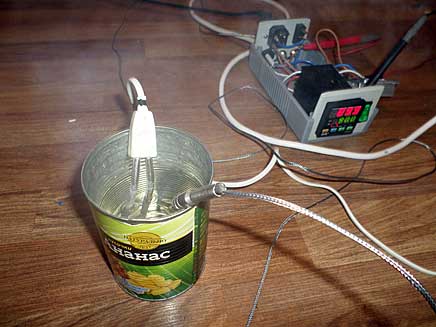

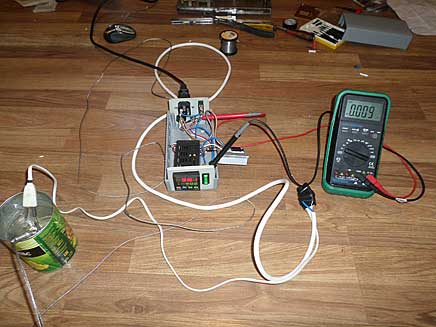

 После основной сборки – первая проверка работы контроллера и термопары на кипятильнике. Все работает.

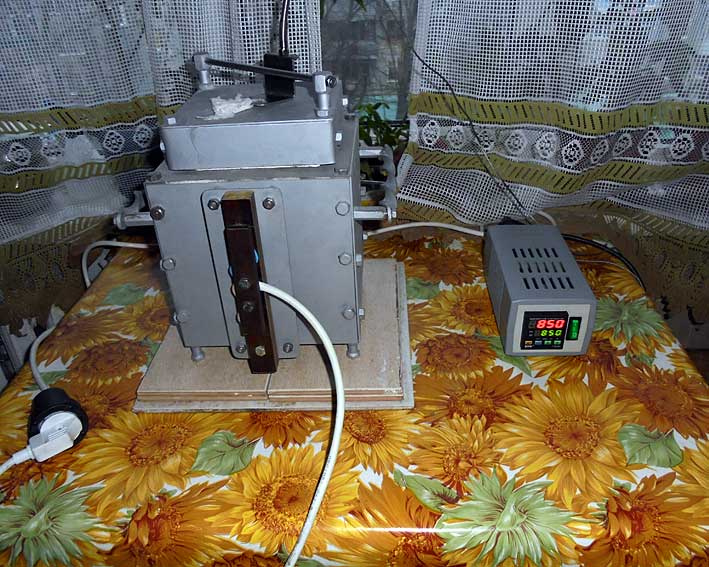

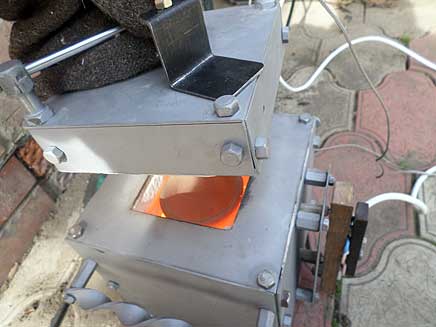

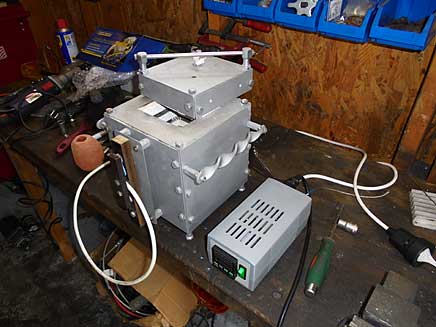

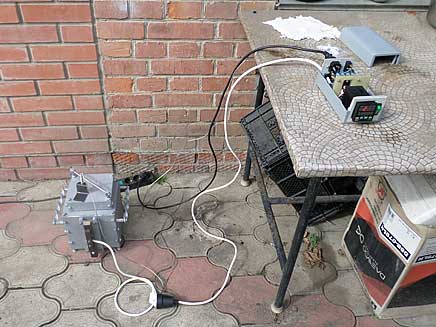

 Тестовый запуск печи с подключенным контроллером. Нужно было проверить, как работает радиатор на реле, т.е. достаточно ли его мощности для охлаждения.

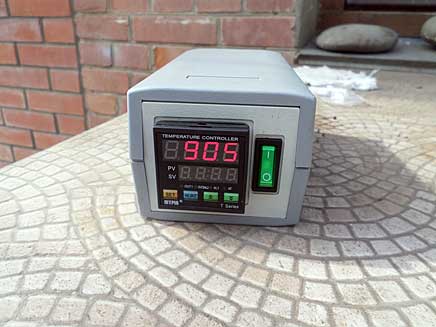

 После ступенчатого нагрева печь проработала более часа с выставленной температурой 900°C. Хорошая теплоизоляция печи существенно экономит электроэнергию. Судя по промежутку времени между включением и отключением спирали, использовалась только половина мощности - что довольно экономично. Из проблем только большая инерция при разогреве – температура сильно превышала заданную. Но все удалось скорректировать с помощью режима автоматической настройки.

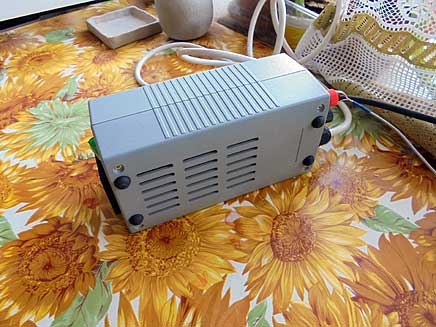

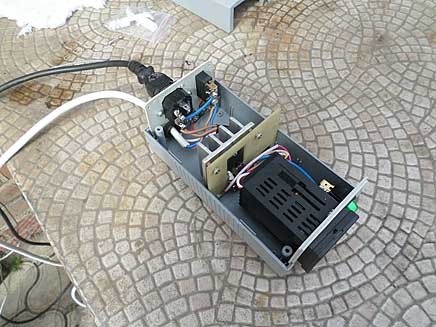

 Радиатор во время работы нагрелся градусов до семидесяти и для лучшего охлаждения в корпусе вверху, и внизу были сделаны пазы.

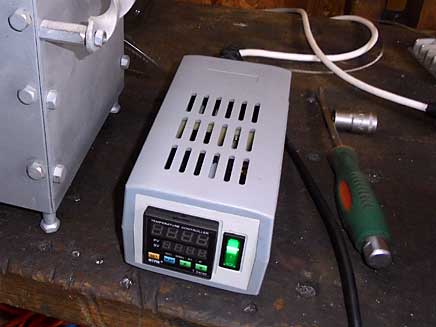

 Работать с отдельным отсоединяющимся блоком для контроля температуры гораздо удобнее, чем с намертво закрепленным к печи. Его можно использовать для любой печки мощность, которой не выше полутора киловатт. Собирается все за несколько минут.

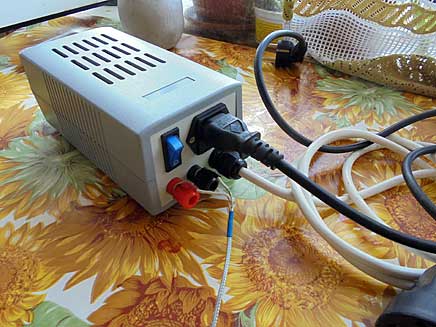

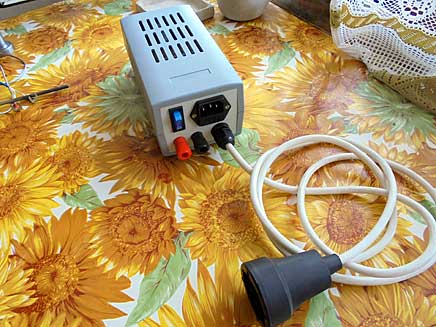

 Термопара крепится клеммами по цвету. Сетевой кабель присоединяется отдельно. Кабель на печь не отсоединяется от блока. Даже при желании подключение к печи и к сети не перепутаешь - разные разъемы. Два выключателя. Сзади сеть на контроллер. Спереди – на спираль в печи.

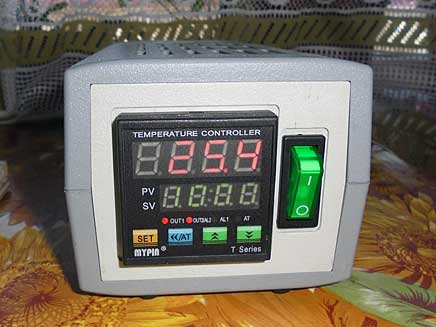

 Температура устанавливается вручную.
